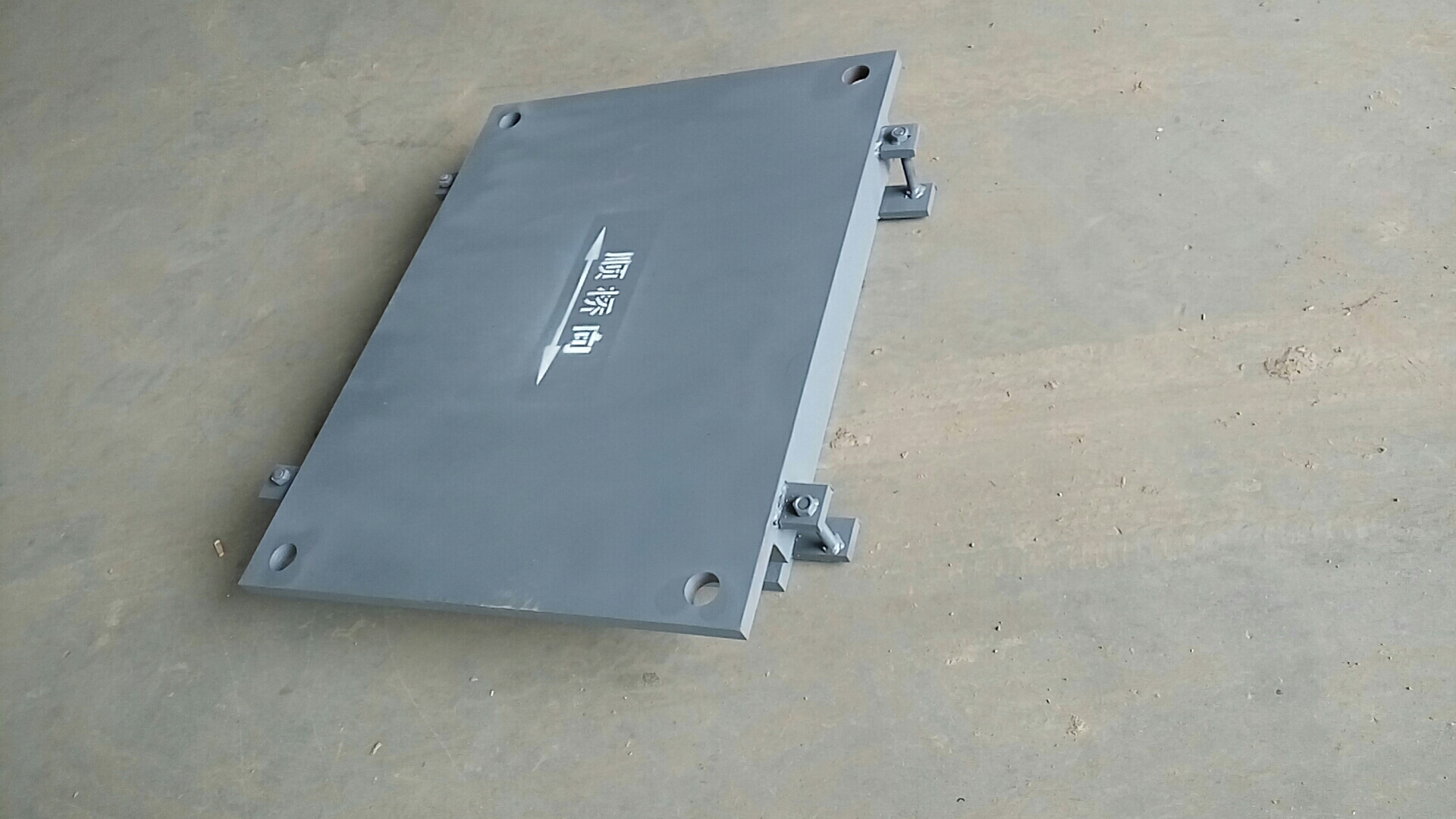

GPZ(II)型橋梁橡膠支座的安裝方法

1.安裝準備:

盆式支座下面建議設置支撐墊石，并按支座底板上的地腳螺栓間距與地柱規格預留螺栓孔位置，要求支撐墊石表面平整。施工時支撐墊石頂面的標高要注意預留支座底板下環氧砂漿墊層厚度。支座底板以外墊石做成坡面，以防積水。

支座安裝前方可開箱，并檢查支座各部件及裝箱清單。支座安裝前不可隨意拆卸支座。

2.安裝步驟及注意事項

在支座設計位置處劃出中心線，同時在支座頂、底板上也標出中心線。

將地腳螺栓穿入底板地腳螺栓孔并旋入地柱內，底板與底柱之間墊以直徑略大于地主致敬的橡膠墊圈。

支座就位居中并調整水平后，用環氧砂漿或高標號砂漿灌注地腳螺栓孔及支座底板墊層。待砂漿硬化后拆除調整支座水平用的墊塊，并用環氧砂漿填滿墊塊位置。環氧砂漿要求灌注密實。

當支座采用焊接連接時，在支座頂。底板相應位置處預埋鋼板，支座就位后用對稱斷續方式焊接，焊接時注意防止溫度過高時對橡膠板、聚四氟乙烯板的影響。焊接后要在焊接部位做防銹處理。

如T梁才有盆式支座，施工安裝時在梁端采取臨時支撐措施，以防T 梁側傾。等兩片T梁間橫隔板焊成整體后,方可拆除臨時支撐?；顒?dòng)支座開箱后要注意對聚四氟乙烯板和不銹鋼滑板的保護'防止劃傷和臟物粘附于不甄期滑板與四氟乙烯滑板表面，并檢查5201-2硅脂是否注滿。

支座中心線與主梁中心線應重合或平行，單項活動支座安裝時，上下導向塊必須保持平行，交叉角不得大于5.連續梁橋等在實行體系轉換切割臨時錨固裝置時，必須采取隔熱措施，以免損壞橡膠板和聚四氟乙烯板。
